Провід обмотувальний для заглибних електродвигунів ПВДП та ППТ-В-100.

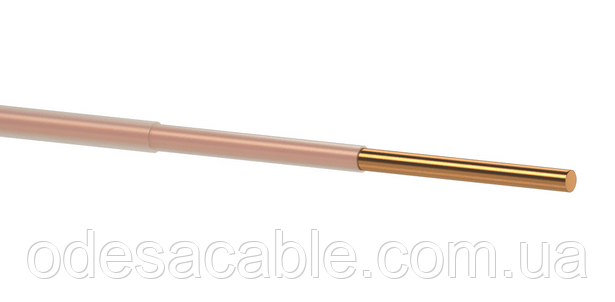

Провід обмотувальний для заглибних водозаповнених електродвигунів ППТ-В-100

Застосування:

Провід призначений для обмотки статорів заглибних водозаповнених електродвигунів, що працюють у воді при напрузі до 380 В змінного струму частотою 40-60 Гц.

Типова конструкція:

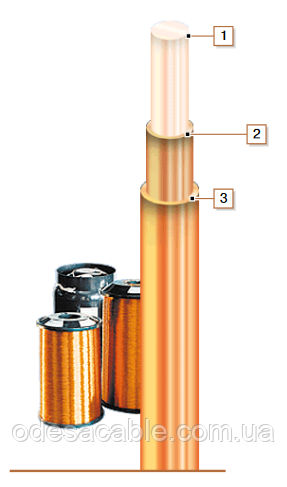

Структура кабелю

1. Струмопровідна жила: мідна однодротяна або багатодротяна, діаметром 2,0; 2,12; 2,24; 2,36; 2,5; 2,8; 3,18; 3,54; 3,75; 3,95; 4,5; 4,8; 5,30; 5,90; 6,25мм.
Ізоляція - подвійний шар:
2. Ізоляція - подвійний шар: перший шар: поліетилен високої щільності;
3. Другий шар: блоксополімер.

Відповідність вимогам:

Заводська нормативна технічна документація ТЗ № 02-16 ТО

**Основні техніко-експлуатаційні характеристики**
Температура експлуатації	від -50 до +100
Допустимий робочий тиск, МПа, не більше	7

Номенклатура и массо-габаритные характеристики ППТ-В-100

Диаметр жилы, мм, ном.

2,0

2,12

2,24

2,36

2,5

2,8

3,18

3,54

3,75

3,95

4,5

4,8

Расчетный наружный диаметр, мм (справочный)

2,9

3,0

3,2

3,4

3,6

3,9

4,4

4,7

4,95

5,2

5,9

6,2

Масса токопроводящей жилы, кг/км (справочная)

27,9

31,3

35,0

38,8

43,6

54,7

56,5

78,6

87,7

111,9

128,8

Масса провода, кг/км (справочная)

31,2

34,8

43,6

48,6

60,1

63,4

77,6

86,6

96,8

123

140,5

Провід обмотувальний для заглибних електродвигунів ПВДП

Застосування

Провід призначений для обмотки статорів заглибних водозаповнених електродвигунів, які тривалий час працюють у воді артезіанських свердловин при напрузі до 660 В змінного струму частотою 40-60 Гц.

Типова конструкція

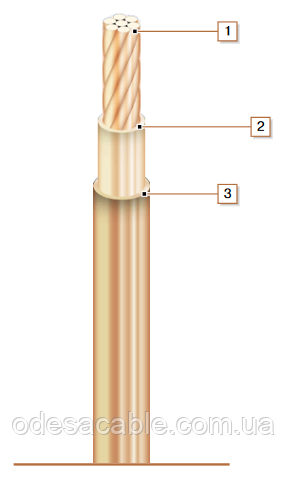

Структура кабелю

1. Струмопровідна жила - мідна однодротова або багатодротова, діаметром від 0,63 до 5,90 мм;
2. Ізоляція - 1-й шар з поліетилену.
3. Оболонка-2-й шар з поліетилену.

Відповідність вимогам:

Заводська нормативна технічна документація ТЗ № 02-16 ТО

***Основні техніко-експлуатаційні характеристики***
Температура експлуатації	від -50 С до +80 С
Допустимий робочий тиск, не більше	7,09 МПа

***Номенклатура та ваго-габаритні характеристики***
*Діаметр жили, мм, ном.*	*Розрахунковий зовнішній діаметр, мм (довідковий)*	*Маса проводу, кг/км (довідкова)*
*0,95*	1,75	7,9
*1,06*	1,86	9,6
*1,18*	1,98	11,6
*1,4*	2,3	16,2
*1,6*	2,5	20,7
*1,8*	2,8	26,1
*2,0*	3,0	31,7
*2,36*	3,56	44,3
*2,8*	4,0	60,9
*3,0*	4,2	69,4
*3,18*	4,58	65,0
*3,54*	4,94	79,3
*3,75*	5,150	88,4
*4,5*	5,9	123,6
*5,3*	6,8	167,7
